一、產品概述
       空氣輸送斜槽是一種用于輸送干燥粉狀物料的氣力輸送設備。在水泥工業中常用于輸送水泥和生料粉?？諝廨斔托辈墼谳斔臀锪现幸驗椤]有轉動部件，易于維護，密封性好，無噪音，操作安全可靠，耗電少，改變輸送方向方便，并能多點喂料和多點卸料而得到廣泛的應用。空氣輸送斜槽的主要構件是透氣層，空氣輸送斜槽采用PETS-6(滌綸)型合成纖維織物，是一種新型透氣型，它具有耐高溫(可達150℃)，耐腐蝕、耐磨損、吸濕性低、重量輕、表面平整、使用壽命長等優點。

         空氣輸送斜槽是一種廣泛地應用于輸送干燥粉狀物料的氣力輸送設備，在水泥工業中常用于輸送水泥和生料粉。由于空氣輸送斜槽在輸送物料的過程中沒有運動的零件，所以與同功率的膠帶輸送機、螺旋輸送機、刮板輸送機相比，具有磨損少、易維護、耗電少、用材省、無噪音、密閉好、構造簡單、操作安全可靠，同時易于改變料流方向，能多點進料和卸料等優點。因此，近年來已被許多企業廣為采用。

二、工作原理

    　空氣輸送斜槽是由若干個普通薄鋼板制成的槽體與其它附件用螺栓連接而成。上、下槽體之間夾有透氣層，空氣輸送斜槽從進料端至出料端由高到低呈一定的斜角度安裝。透氣層上面為料室，下面為氣室，當具有一定壓力的氣體吹入氣室后，經透氣層使物料流態化，因而物料在重力作用下象流體一樣在槽體內流動，通常用通風機作為風源。料室內多余的空氣經空氣輸送斜槽的排氣口由除塵器抽走?？諝廨斔托辈劾脷饬餮毓苈份斔蜕⒘Ｎ锪系难b置。有吸送式、壓送式和混合式三種。
        其工作原理是利用氣流的動能使散粒物料呈懸浮狀態隨氣流沿管道輸送：
①吸送式。抽風機啟動后，整個系統呈一定的真空度，在壓差作用下空氣流使物料進入吸嘴，并沿輸料管送至卸料處的分離器內,物料從空氣流中分離后由分離器底卸出,氣流經除塵器凈化后再經消聲器排入大氣。優點是供料簡單，能從數處同時吸取物料。但輸送距離短，生產率低。密封性要求高。
②壓送式。鼓風機將空氣壓入輸送管，物料從供料器供入，空氣和物料的混合物沿輸料管被壓送至卸料處,物料經分離器后卸出,空氣經除塵器凈化后排入大氣。特點與吸送式相反,可同時將物料輸送到幾處,輸送距離較長，生產率較高，但結構復雜。
③混合式。為上述兩種形式的組合。

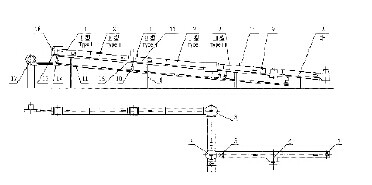

三、空氣輸送斜槽的結構及布置形式


1-頭節 　　2-中間槽 　　3-彎槽 　　　　4-三通槽
5-截流閥 　6-側卸料段　 7-出料溜子 　　8-槽架
9-防雨罩 　10-控氣閥 　11-供氣管道 　　12-供氣裝置
13-入料溜板 14-擋風板 　15-收塵口　　 16-氣室隔板
17-抗磨板 18-端蓋板

四、技術性能

輸送物料：含水量≤1%，溫度≤150℃的干燥的粉狀物料

輸送能力：輸送水泥及生料成品時的輸送能力如下表所列：
